產品簡介

1.適用范圍(Scope)

本規格書僅適用于東晟公司的電磁鐵DSD2020L-24A144

2.標準試驗條件

2-1環境

周圍溫度:20士2℃，相對濕度:65RH士5%，大氣壓:1013mbar

2-2電源:穩定額定電源

3. 額定參數(標準試驗條件)

3-1電壓:DC24V，3-2電流:0.17A，3-3功率:4w

3-4直流電阻:144Ω±10%，3-5工作循環:50%通電

3-6絕緣等級:F類

4.電氣特性

4-1產品力量:通電DC24V行程0mm時力量≥2Kgf

4-2絕緣電阻:線圈和框架間100M (DC500V常規溫度/濕度)

4-3耐電壓：線圈和框架間AC500V(50/60Hz)1Min或

AC600V(50/60Hz)1Sec(擊穿電流5mA)

4-4 溫升：在額定電壓DC24V下，溫升為75℃Max(50%通電)

4-5壽命：30萬次(50%通電,實驗室理論數據)

4-6端子強度：當施加0.5kgf(任意方向)時,不允許脫落

4-7工作溫度、濕度：-20℃-+55℃，5%RH -85%RH

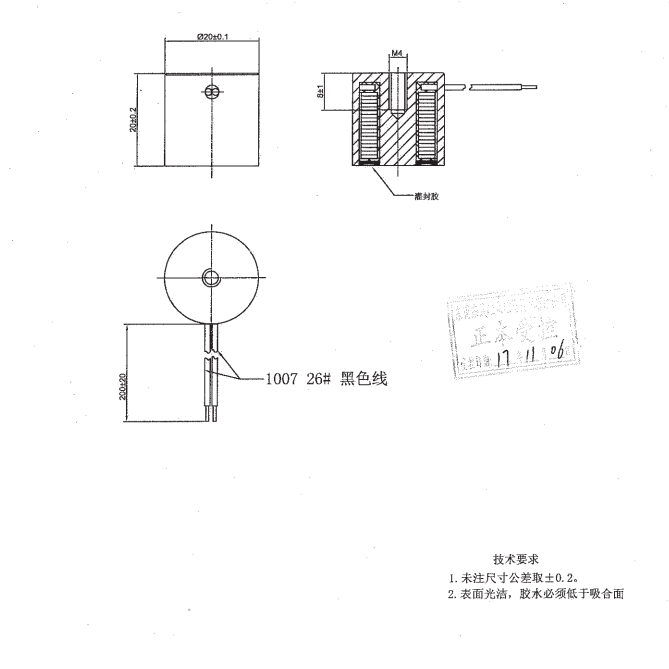

 外形尺寸

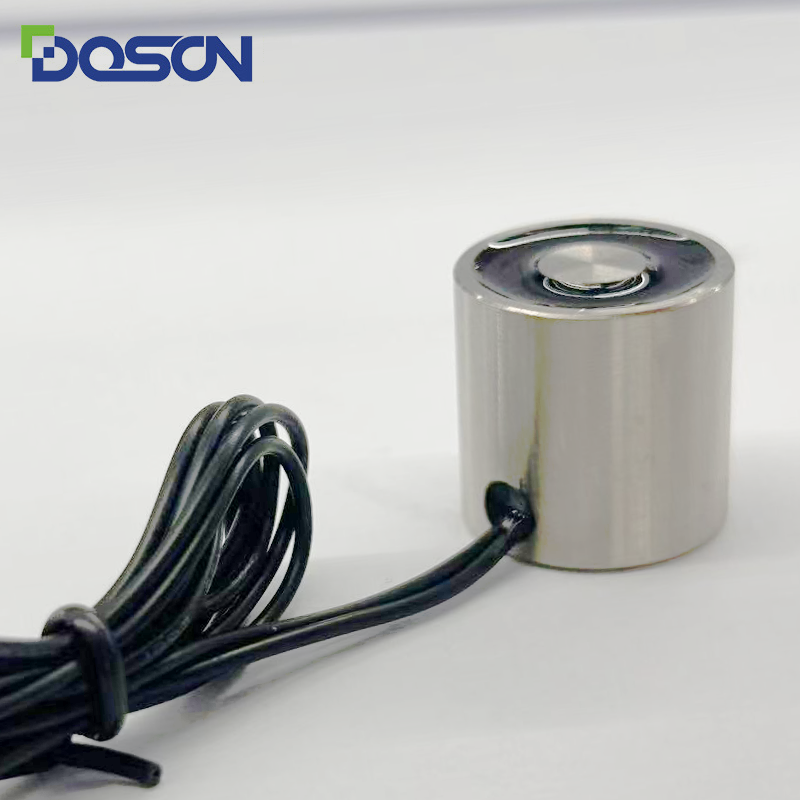

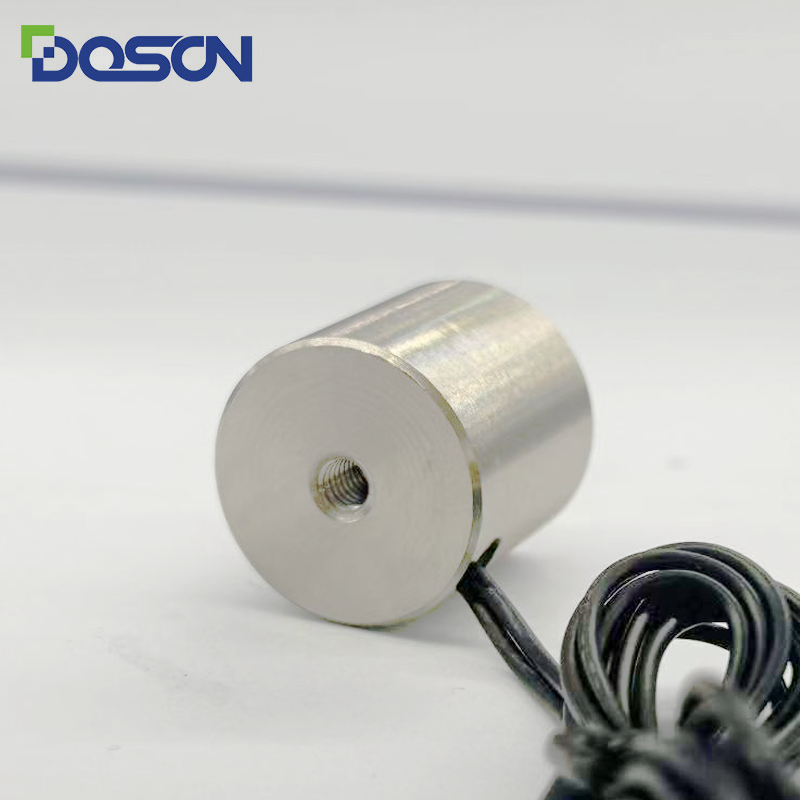

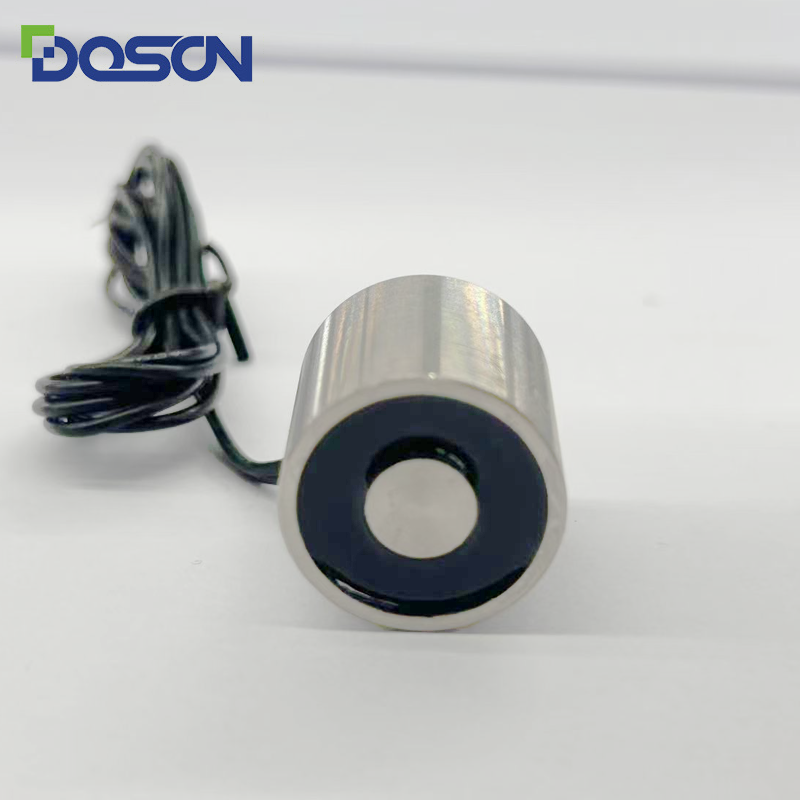

 產品實拍
